CORDONES TRENZADOS PARA EMPAQUETADURAS.
Tabla de Característica Generales de Cordones Trenzados
|
Cordon |
Kevlar | Aramida con PTFE | Fibra Acrílica | Ramio con PTFE | Kynol | Grafito Expandido | Cañamo Engrasado | |
| Style |
R 260 |
R 262 | 230 | 220P | 234 | 240 |
224 |
|
| Presión | Giratorio |
25 bar |
25 bar | 20 bar | 20 bar | 20 bar | 20 bar |
10 bar |
| Vaivén |
100 bar |
100 bar | 80 bar | 20 bar | 100 bar | 100 bar | 20 bar | |
|
Estático |
200 bar |
200 bar | 100 bar | 30 bar | 200 bar | 300 bar |
60 bar |
|
| Velocidad del eje |
25 m/s |
25 m/s | 20 m/s | 10 m/s | 20 m/s | 20 m/s |
10 m/s |
|
| Densidad |
1.4 g/cn3 |
1.4 g/cm3 |
1.1 – 1.3 |
1.25 g/cm3 | 1.5 g/cm3 | 1.0 – 1.3 g/cm3 |
1.25 g/cm3 |
|
|
Temperatura |
-100°C – +280°C | -100°C – 280°C | 260°C | 130°C | -200°C – 260°C | -220°C + 550°C |
100°C |
|
|
Rango PH |
2 – 12 | 2 – 14 | 1 – 13 | 5 -11 | 1 – 13 | 0 – 14 |
6 – 8 |
|
Cordón Trenzado Kevlar
Equivalencia en diferentes Marcas
Chemstar 170; Chesterton 1740; Garlock 5200, PM-5; Teadit 2004; Sepco ML4800
Generalidades:
Empaquetadura de construcción inter-trenzada a partir de fibras de aramida de alta calidad con impregnación de PTFE , esta empaquetadura en particular es extremadamente durable y de uso rudo, gracias a la insuperable resistencia mecánica de la aramida. La impregnación de PTFE y lubricante inerte resulta en un coeficiente de fricción muy bajo y una velocidad periférica de hasta 15m/s.
Propiedades:
Muy resistente a la presión, abrasión y las altas temperaturas. Bajo coeficiente de fricción, indicada para disipar el calor que se produce en las bombas centrífugas.
Aplicaciones:
Indicada para bombas centrífugas, alternativas y mezcladoras.
Apta para trabajar con productos solventes, ácidos ligeros, aceites y vapor.
Empaquetadura especialmente indicada para la industria alimentaria, farmacéutica y azucarera. Industrias papeleras, depuradoras, químicas, petroquímicas y centrales eléctricas.
Cordón de Aramida con PTFE
Generalidades:
Empaquetadura económica de construcción inter-trenzada a partir de fibras de aramida e impregnación de PTFE, esta empaquetadura en particular es robusta y de uso rudo, gracias a la insuperable resistencia mecánica de la aramida. La impregnación de PTFE y lubricante inerte resulta en un coeficiente de fricción muy bajo y una velocidad periférica de hasta 13m/s.
Propiedades:
Excelente resistencia a la abrasión, altas presiones y productos químicos. Empaquetadura muy flexible indicada para trabajar con solventes, ácidos y químicos medios, aceites y agua.
Aplicaciones:
Bombas centrífugas, alternativas y válvulas.
Empaquetadura especialmente indicada para la industria química, papelera, alimentaria y farmacéutica.
Abrasivos, azucareras y cualquier fluido con partículas en suspensión.
Cordón Trenzado de Fibra Acrílica Sintética.
Equivalencia en diferentes Marcas:
Chemstar 1152, 1162IB; Chesterton 1710, 412-W; Garlock 7223, 8922; Teadit 2019; Sepco ML2225, ML2550.
Descripción.
Empaquetadura trenzada en diagonal con hilos de fibra ACRÍLICA e impregnada de PTFE y LUBRICANTE DE RODAJE. Empaquetadura utilizada como sustituto del AMIANTO TEFLONADO. No tóxica.
Propiedades:
Empaquetadura económica que ofrece excelente resistencia en aplicaciones generales y condiciones poco severas. Buena resistencia mecánica.
Buena adaptabilidad. El tratamiento de PTFE mejora la resistencia química de la empaquetadura.
Resistente al ambiente marino
Aplicaciones:
Indicada para bombas centrifugas, válvulas a baja presión, bombas alternativas, mezcladores.
Indicada para tratamiento de aguas residuales, agricultura, fundición y plantas de acero, industria minera, náutica e industria en general.
Cordón Trenzado de Ramio con PTFE.
Equivalente en diferentes Marcas:
Chemstar 525T; Chesterton 329; Garlock 5413; Teadit 2421
Generalidades:
Empaquetadura trenzada con hilos de Ramio, lubricada con PTFE concentrado y un LUBRICANTE ESPECIAL PARA AMBIENTES MARINOS.
Propiedades:
Empaquetadura ideal para utilizar en bombas que requieran la resistencia a lodos, limo y arena.
Esta combinación de trenzado y material proporciona el mejor sellado para el timón marino, el estabilizador y el servicio de popa, y lo convierte en un producto deseable para estaciones de bombeo de agua, instalaciones de tratamiento de agua, industria de celulosa y papel, y la industria marina.
Aplicaciones:
- Arietes hidráulicos, tubos de popa y válvulas
- Bombas centrífugas, giratorias y recíprocas, válvulas
- Poste de timón marino, bombas de achique, estabilizador y servicio de popa.
- Estaciones de bombeo de agua, industria de celulosa y papel.
Cordón de Fibra Fenólicas Novoloid – Kynol
Equivalente en Marcas Diferentes:
Chemstar 1190; Chesterton 1727; Garlock 1850; Sepco ML 2400; Teadit 2777
Generalidades:
Empaquetadura trenzada con fibras fenólicas tipo “KYNOL”, impregnada interior y exteriormente con PTFE y LUBRICANTE INERTE.
Características:
Empaquetadura diseñada para productos abrasivos y para ejes deteriorados.
Excelente resistencia química, excepto a los fuertes ácidos, bases y agentes oxidantes.
Aplicaciones:
Para uso dinámico en bombas centrífugas o alternativas.
Servicios generales donde el grafito puede no ser aceptable: aplicaciones de vapor, agua, ácido (excepto ácido sulfúrico o nítrico concentrado o caliente), químicos y solventes, uso múltiple en plantas químicas y plantas de celulosa y papel.
Cordón Trenzado de Grafito Expandido.
Equivalencia a Diferentes Marcas:
Chesterton 1400; Garlock 1300; Teadit 2000, Sepco ML 2001.
Generalidades:
Empaquetadura trenzada en diagonal con cinta de GRAFITO PURO EXPANDIDO. Tratada con inhibidores de corrosión.
Características:
Empaquetadura autolubricante y muy flexible, por lo que aumenta considerablemente su durabilidad y elimina las rayaduras de la camisa y el eje. Especialmente diseñada para bombas de alta velocidad.
Por su composición, permite disipar la temperatura. De fácil instalación, posee las mismas propiedades que los anillos preformados de grafito puro.
Aplicaciones:
Bombas y agitadores que trabajan a altas temperaturas y sometidas a grandes presiones.
Indicada para industria petroquímica, química, plantas de tratamiento de aguas centrales eléctricas y de proceso.
Aplicable en agua, vapor sobre calentado, ácidos, lejía.
Cordón de Cañamo Engrasado.
Generalidades.
Empaquetadura trenzado con hilos de cañamo, impregnados con grasa o sebo tratado, para evitar la pérdida de propiedades
Características.
Es una empaquetadura económica, empleada especialmente en industria naval, es resistente al ambiente marino. Con una composición de 60% de hilos de algodón y 40% de Sebo animal.
Aplicaciones:
Muy utilizada en el ambiente marino, hidroeléctricas y aplicaciones no agresivas. Se usa en agua salada, aceites, etc. No raya los ejes
Cordones Trenzados Cuadrados y Redondos de Asbesto.
| MATERIAL | CARACTERÍSTICAS | USOS |
| ASBESTO PURO | Empaquetadura en cordón suave trenzado
|
Puertas de horno, tapas de calderas, aire caliente, gases, vapor seco. |
| ASBESTO ATEFLONADO | El teflón que recubre cada hilo de asbesto y a todo el conjunto de la trenza, le imparte una excelente resistencia química y un bajo coeficiente de fricción. |
Se utiliza con ácidos y cáusticos de mediana agresividad, aire, agua, gases, solventes, aceites y en general productos químicos. |
| ASBESTO GRAFITADO | Empaquetadura de uso general. Cada hebra es revestida de grafito así como la superficie total de la trenza para obtener el máximo de lubricación y evitar el rayado de ejes. | Se recomienda para sellar ácidos y alcalinos débiles, agua,
vapor, salmuera, aceites, etc. |
Cordón de Asbesto Puro.

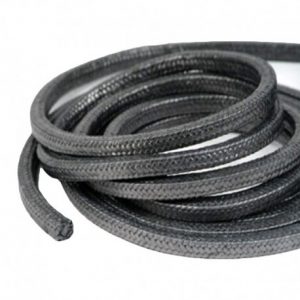

Cordón de Asbesto c/PTFE.
Cordón de Asbesto Grafitado
